در یک بگهاوس، همیشه حذف گردوغبار سختترین بخش کار نیست؛ چالش اصلی این است که فیلتر بتواند پس از جمعآوری ذرات، دوباره به شرایط کاری مناسب بازگردد. زیرا لایهای که روی سطح کیسهها تشکیل میشود، هم به بهبود فرآیند فیلتراسیون کمک میکند و هم اگر بهدرستی کنترل نشود، باعث افزایش مقاومت جریان هوا و کاهش عملکرد سیستم میشود.
اینجاست که تفاوت روشهای تمیزکاری اهمیت پیدا میکند. در بگ فیلتر هوای معکوس (Reverse Air Bag Filter)، پاکسازی کیسهها با عبور جریان هوا در جهت مخالف فرآیند فیلتراسیون انجام میشود؛ روشی که باعث جدا شدن لایه گردوغبار بدون وارد کردن شوک ناگهانی به فیلتر میشود.
این ساختار باعث شده است بگ فیلترهای هوای معکوس در برخی کاربردهای صنعتی با حجم بالای گاز و نیاز به کارکرد مداوم، همچنان بهعنوان یک گزینه قابل توجه استفاده شوند.
بگ فیلتر هوای معکوس چیست و برای چه شرایطی طراحی شده است؟
بگ فیلتر هوای معکوس (Reverse Air Bag Filter) نوعی سیستم فیلتراسیون کیسهای است که برای جداسازی ذرات گردوغبار از جریان گازهای صنعتی استفاده میشود. تفاوت اصلی این سیستم با بسیاری از بگفیلترهای رایج، در روش پاکسازی کیسهها است؛ بهطوریکه بهجای استفاده از پالس هوای فشرده، جریان هوای تمیز در جهت مخالف وارد کیسهها شده و لایه گردوغبار را جدا میکند.
این نوع غبارگیر بیشتر برای فرآیندهایی طراحی شده است که نیاز به کارکرد طولانیمدت، حجم بالای گاز عبوری و پایداری عملکرد دارند. در چنین شرایطی، کاهش تنش مکانیکی وارد شده به کیسهها میتواند به افزایش دوام فیلترها کمک کند.
به گزارش وبسایت Donaldson، سیستمهای Reverse Air Cleaning در کاربردهایی استفاده میشوند که حفظ عمر کیسههای فیلتر و عملکرد پایدار سیستم در طول زمان اهمیت دارد.
بگ فیلتر هوای معکوس چگونه کار میکند؟
عملکرد بگ فیلتر هوای معکوس بر پایه عبور جریان گاز از میان کیسههای فیلتر و جدا شدن ذرات گردوغبار از آن انجام میشود. در حالت عادی، گاز آلوده وارد محفظه دستگاه شده و هنگام عبور از سطح کیسهها، ذرات جامد روی سطح خارجی فیلتر باقی میمانند؛ در حالی که گاز تمیز از بخش خروجی خارج میشود.
با ادامه کار دستگاه، تجمع ذرات روی سطح کیسهها باعث افزایش مقاومت عبور هوا میشود. در این مرحله، سیستم با توجه به شرایط کاری و میزان افت فشار، زمان مناسب برای شروع فرآیند تمیز کاری را تشخیص میدهد.
در زمان تمیزکاری، جریان گاز آلوده به یکی از بخشهای دستگاه متوقف شده و هوای تمیز با جهت مخالف وارد کیسهها میشود. این جریان معکوس باعث جمع شدن موقت کیسهها و جدا شدن لایه گردوغبار از سطح آنها میشود. ذرات جدا شده سپس به بخش پایینی دستگاه منتقل شده و از طریق هاپر تخلیه میشوند.
یکی از ویژگیهای مهم این سیستم، انجام فرآیند تمیزکاری بهصورت مرحلهای است. در طراحیهای چند بخشی، هنگام پاکسازی یک قسمت، سایر بخشها همچنان به فعالیت خود ادامه میدهند؛ به همین دلیل عملکرد کلی سیستم بدون توقف کامل حفظ میشود.

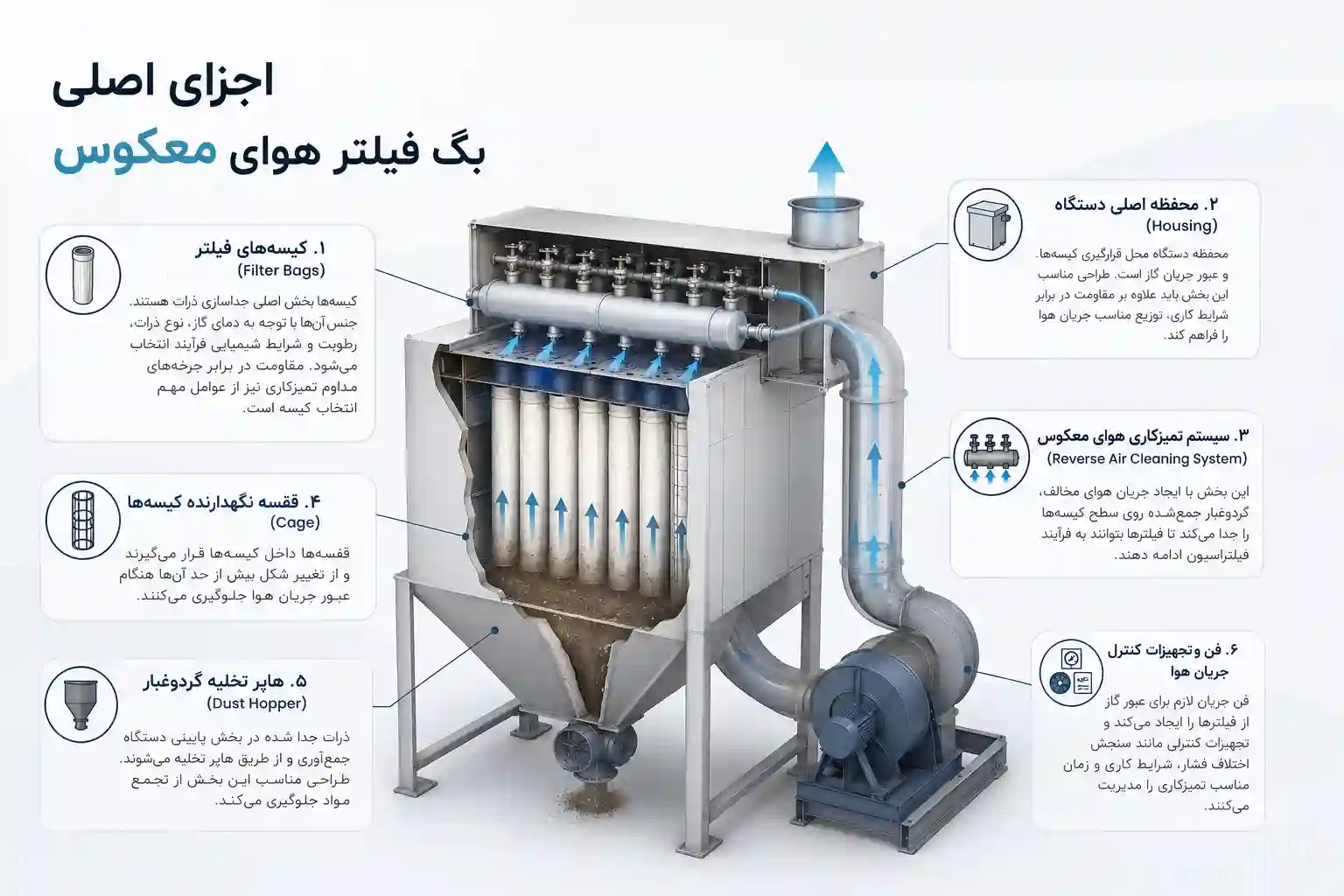

اجزای اصلی بگ فیلتر هوای معکوس
بگ فیلتر هوای معکوس از چند بخش اصلی تشکیل شده است که هماهنگی بین آنها، نقش مهمی در عملکرد صحیح سیستم فیلتراسیون دارد.
کیسههای فیلتر (Filter Bags)
کیسهها بخش اصلی جداسازی ذرات هستند. جنس آنها با توجه به دمای گاز، نوع ذرات، رطوبت و شرایط شیمیایی فرآیند انتخاب میشود. مقاومت در برابر چرخههای مداوم تمیزکاری نیز از عوامل مهم انتخاب کیسه است.
محفظه اصلی دستگاه (Housing)
محفظه دستگاه محل قرارگیری کیسهها و عبور جریان گاز است. طراحی مناسب این بخش باید علاوه بر مقاومت در برابر شرایط کاری، توزیع مناسب جریان هوا را فراهم کند.
سیستم تمیزکاری هوای معکوس (Reverse Air Cleaning System)
این بخش با ایجاد جریان هوای مخالف، گردوغبار جمعشده روی سطح کیسهها را جدا میکند تا فیلترها بتوانند به فرآیند فیلتراسیون ادامه دهند.
قفسه نگهدارنده کیسهها (Cage)
قفسهها داخل کیسهها قرار میگیرند و از تغییر شکل بیش از حد آنها هنگام عبور جریان هوا جلوگیری میکنند.
هاپر تخلیه گردوغبار (Dust Hopper)
ذرات جدا شده در بخش پایینی دستگاه جمعآوری و از طریق هاپر تخلیه میشوند. طراحی مناسب این بخش از تجمع مواد جلوگیری میکند.
فن و تجهیزات کنترل جریان هوا
فن جریان لازم برای عبور گاز از فیلترها را ایجاد میکند و تجهیزات کنترلی مانند سنجش اختلاف فشار، شرایط کاری و زمان مناسب تمیزکاری را مدیریت میکنند.
مشخصات فنی که پیش از خرید بگ فیلتر هوای معکوس باید بررسی کنید
انتخاب یک بگ فیلتر هوای معکوس فقط با توجه به اندازه دستگاه یا تعداد کیسهها انجام نمیشود. برای اینکه سیستم در شرایط واقعی خط تولید عملکرد مناسبی داشته باشد، باید پارامترهای مختلفی از فرآیند کاری بررسی شوند.
شرایط گاز ورودی
دمای گاز، میزان رطوبت، ترکیبات شیمیایی و نوع ذراتی که وارد دستگاه میشوند، تأثیر زیادی روی انتخاب فیلتر و طراحی سیستم دارند. اگر این شرایط بهدرستی بررسی نشوند، ممکن است عمر کیسهها کاهش پیدا کند و هزینههای نگهداری افزایش یابد.
جنس پارچه فیلتر
انتخاب جنس کیسه یکی از مهمترین بخشهای طراحی بگ فیلتر است. هر نوع پارچه برای شرایط خاصی مناسب است؛ برخی در برابر دمای بالا مقاومت بیشتری دارند و برخی برای محیطهای مرطوب یا دارای مواد شیمیایی عملکرد بهتری نشان میدهند. انتخاب درست پارچه میتواند تأثیر زیادی روی دوام فیلترها داشته باشد.
سرعت عبور هوا از سطح فیلتر (Air-to-Cloth Ratio)
نسبت حجم هوای عبوری به سطح پارچه فیلتر، یکی از معیارهای مهم در طراحی بگهاوس است. اگر این مقدار بیش از حد بالا باشد، گردوغبار بیشتری روی سطح کیسهها جمع میشود و افت فشار سیستم افزایش پیدا میکند.
افت فشار سیستم (Pressure Drop)
افت فشار نشان میدهد عبور هوا از داخل فیلتر با چه میزان مقاومت روبهرو است. کنترل این مقدار اهمیت زیادی دارد، زیرا افزایش بیش از حد آن میتواند باعث فشار بیشتر روی فن و افزایش مصرف انرژی شود.
نحوه تنظیم فرآیند تمیزکاری
در بگ فیلتر هوای معکوس، زمانبندی مناسب تمیزکاری اهمیت زیادی دارد. اگر کیسهها بیش از اندازه زود تمیز شوند، ظرفیت کامل فیلتر استفاده نمیشود و اگر دیر انجام شود، مقاومت عبور هوا افزایش پیدا میکند.
شرایط نگهداری و دسترسی به قطعات
یک طراحی مناسب باید امکان بررسی و تعویض قطعات مصرفی را بهراحتی فراهم کند. دسترسی مناسب به بخشهای داخلی دستگاه، باعث کاهش زمان توقف و سادهتر شدن عملیات نگهداری میشود.

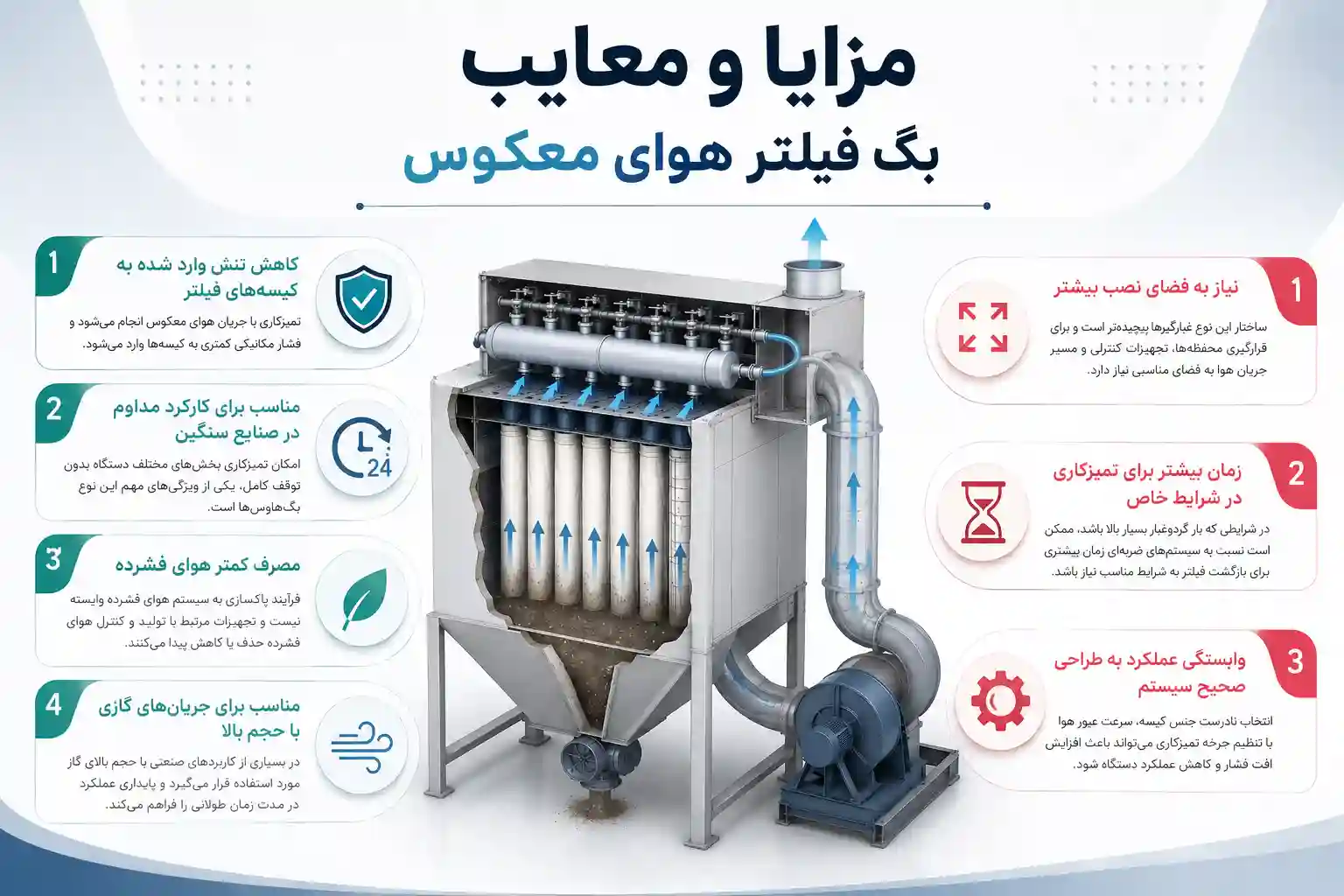

مزایا و معایب بگ فیلتر هوای معکوس
بگ فیلتر هوای معکوس به دلیل روش متفاوت تمیزکاری، در برخی فرآیندهای صنعتی میتواند انتخاب مناسبی باشد. با این حال، مانند هر سیستم فیلتراسیون دیگری، محدودیتهایی دارد که باید پیش از انتخاب بررسی شوند.
کاهش تنش وارد شده به کیسههای فیلتر
در این سیستم، تمیزکاری با جریان هوای معکوس انجام میشود و برخلاف روشهایی که از ضربه ناگهانی هوا استفاده میکنند، فشار مکانیکی کمتری به کیسهها وارد میشود. این ویژگی میتواند در کاربردهای طولانیمدت به حفظ شرایط مناسب فیلترها کمک کند.
مناسب برای کارکرد مداوم در صنایع سنگین
طراحی این سیستمها معمولاً برای فرآیندهایی انجام میشود که نیاز به فعالیت پیوسته دارند. امکان تمیزکاری بخشهای مختلف دستگاه بدون توقف کامل، یکی از ویژگیهای مهم این نوع بگهاوسها است.
مصرف کمتر هوای فشرده
در بگ فیلتر هوای معکوس، فرآیند پاکسازی به سیستم هوای فشرده وابسته نیست. به همین دلیل در مقایسه با برخی روشهای دیگر، تجهیزات مرتبط با تولید و کنترل هوای فشرده حذف یا کاهش پیدا میکنند.
مناسب برای جریانهای گازی با حجم بالا
این سیستم در بسیاری از کاربردهای صنعتی که حجم زیادی گاز از دستگاه عبور میکند، مورد استفاده قرار میگیرد؛ بهخصوص زمانی که پایداری عملکرد در مدت زمان طولانی اهمیت دارد.
نیاز به فضای نصب بیشتر
ساختار این نوع غبارگیرها معمولاً پیچیدهتر است و برای قرارگیری محفظهها، تجهیزات کنترلی و مسیر جریان هوا به فضای مناسبی نیاز دارد.
زمان بیشتر برای تمیزکاری در شرایط خاص
تمیزکاری با هوای معکوس بهصورت ملایمتر انجام میشود و در شرایطی که بار گردوغبار بسیار بالا باشد، ممکن است نسبت به سیستمهای ضربهای زمان بیشتری برای بازگشت فیلتر به شرایط مناسب نیاز داشته باشد.
وابستگی عملکرد به طراحی صحیح سیستم
انتخاب نادرست جنس کیسه، سرعت عبور هوا یا تنظیم چرخه تمیزکاری میتواند باعث افزایش افت فشار و کاهش عملکرد دستگاه شود. به همین دلیل طراحی اولیه و هماهنگی اجزای سیستم اهمیت زیادی دارد.
کاربرد بگ فیلتر هوای معکوس در صنایع مختلف
بگ فیلتر هوای معکوس بیشتر در صنایعی استفاده میشود که جریان گاز پیوسته، حجم بالای ذرات و نیاز به عملکرد پایدار وجود دارد. در این کاربردها، انتخاب سیستم فیلتراسیون فقط به میزان گردوغبار محدود نمیشود؛ بلکه عواملی مانند دمای گاز، نوع ذرات و شرایط کاری خط تولید نیز اهمیت دارند.
صنعت سیمان
در کارخانههای سیمان، تولید گردوغبار تقریباً در تمام مراحل فرآیند اتفاق میافتد؛ از خردایش مواد اولیه و آسیاب گرفته تا انتقال مواد و بخشهای حرارتی. به همین دلیل، سیستم غبارگیر باید بتواند حجم بالای گاز همراه با ذرات را در مدت زمان طولانی مدیریت کند. بگ فیلتر هوای معکوس در این صنعت برای کنترل انتشار گردوغبار و حفظ پایداری فرایندهای فیلتراسیون مورد استفاده قرار میگیرد.
صنایع فولاد و متالورژی
در فرآیندهای مرتبط با تولید فلزات، جریانهای گازی معمولاً همراه با ذرات داغ و شرایط کاری سخت هستند. در چنین محیطهایی، مقاومت تجهیزات فیلتراسیون در برابر شرایط فرآیند اهمیت زیادی دارد و بگ فیلترهای هوای معکوس در برخی کاربردها برای مدیریت این جریانهای گازی استفاده میشوند.
نیروگاهها و واحدهای احتراقی
گازهای خروجی حاصل از احتراق میتوانند حاوی ذرات جامد معلق باشند که نیاز به جداسازی پیش از خروج از سیستم دارند. در این کاربردها، توانایی کار با حجم بالای گاز و حفظ عملکرد پایدار در طول زمان، از عوامل مهم استفاده از سیستمهای فیلتراسیون کیسهای محسوب میشود.
صنایع معدنی و فرآوری مواد
در بخشهایی مانند خردایش، آسیاب و جابهجایی مواد معدنی، ذرات ریز زیادی در جریان هوا ایجاد میشوند. در این شرایط، انتخاب صحیح جنس کیسه و طراحی مناسب سیستم اهمیت زیادی دارد، زیرا ویژگیهای ذرات میتواند روی عملکرد و دوام فیلتر تأثیر بگذارد.
صنایع شیمیایی و تولید مواد پودری
در فرآیندهایی که با مواد خشک و پودری سروکار دارند، کنترل گردوغبار علاوه بر حفظ شرایط محیط کار، به جلوگیری از ورود ذرات به تجهیزات و فرآیند تولید کمک میکند. در این صنایع، سازگاری جنس فیلتر با ویژگیهای شیمیایی مواد، یکی از عوامل مهم انتخاب سیستم است.
