در بسیاری از صنایع، عملکرد صحیح بگ فیلتر نقش مستقیمی در کنترل آلایندهها، کاهش توقفات خط تولید و افزایش بهرهوری تجهیزات دارد. با این حال، در برخی شرایط، روشهای متداول تمیزکاری کیسهها مانند پالس جت یا لرزاننده مکانیکی بهتنهایی نمیتوانند از تجمع ذرات در بخشهایی مانند هاپر، دیوارههای داخلی یا قسمتهای غیرقابل دسترس جلوگیری کنند. در چنین شرایطی، استفاده از بگ فیلتر سونیک یا Sonic Bag Filter بهعنوان یک راهکار کمکی، میتواند عملکرد سیستم غبارگیر را به شکل محسوسی بهبود دهد.
سیستم سونیک با تولید امواج صوتی قدرتمند و فرکانس پایین، از چسبیدن ذرات گردوغبار به سطوح داخلی جلوگیری کرده و باعث میشود مواد معلق راحتتر از تجهیزات جدا شوند. این فناوری امروزه در صنایع سیمان، فولاد، نیروگاهها، معادن و صنایع شیمیایی کاربرد گستردهای دارد؛ زیرا بدون تماس مستقیم با تجهیزات، فرآیند پاکسازی را انجام میدهد و فشار اضافی به کیسههای فیلتر وارد نمیکند.
بگ فیلتر سونیک چیست و چه تفاوتی با سایر بگ فیلترها دارد؟
بگ فیلتر سونیک نوع جدیدی از بگ فیلتر نیست، بلکه یک سیستم کمکی است که برای افزایش عملکرد غبارگیرهای صنعتی به آنها اضافه میشود. بخش اصلی این فناوری، سونیک هورن (Sonic Horn) است که با تولید امواج صوتی قدرتمند، از تجمع و چسبندگی ذرات گردوغبار در بخشهای مختلف بگ فیلتر جلوگیری میکند.
در بگ فیلترهای معمولی، پاکسازی کیسهها معمولاً با روشهایی مانند پالس جت، لرزش مکانیکی یا جریان معکوس هوا انجام میشود. با این حال، در شرایطی که ذرات بسیار ریز، چسبنده یا مرطوب باشند، ممکن است بخشی از رسوبات روی سطوح داخلی باقی بماند و باعث افزایش افت فشار و کاهش راندمان سیستم شود.
سیستم سونیک با انتشار امواج صوتی در فضای داخلی بگ فیلتر، باعث ایجاد ارتعاش در ذرات شده و نیروی چسبندگی آنها به کیسهها و دیوارههای تجهیزات را کاهش میدهد. در نتیجه، گردوغبار راحتتر جدا شده و به سمت بخش تخلیه منتقل میشود.
تفاوت اصلی این فناوری با روشهای مکانیکی، عدم تماس مستقیم با تجهیزات است. در حالی که روشهای سنتی با ضربه یا جریان هوا عملیات پاکسازی را انجام میدهند، سونیک هورن از امواج صوتی استفاده میکند که میتواند استهلاک قطعات را کاهش داده و عمر مفید تجهیزات را افزایش دهد.
به گفته وبسایت Neundorfer، سونیک هورنها بیشتر بهعنوان یک سیستم پاکسازی مکمل در بگهاوسها استفاده میشوند و بهتنهایی نمیتوانند جایگزین کامل روشهایی مانند لرزش مکانیکی یا جریان معکوس هوا باشند. این ویژگی باعث شده است که این فناوری بیشتر برای بهبود عملکرد سیستمهای موجود و کاهش مشکلات ناشی از تجمع گردوغبار مورد استفاده قرار گیرد.
بگ فیلتر سونیک چگونه کار میکند؟
اساس عملکرد سیستم سونیک بر تولید امواج صوتی با شدت بالا و فرکانس پایین است. این امواج پس از تولید توسط سونیک هورن، در فضای داخلی بگ فیلتر منتشر شده و بخشهایی را که احتمال تجمع گردوغبار در آنها وجود دارد، تحت تأثیر قرار میدهند.
با حرکت امواج صوتی در محفظه، تغییرات فشار هوا باعث ایجاد ارتعاش در ذرات گردوغبار میشود. این ارتعاش، نیروی چسبندگی بین ذرات و سطوح داخلی را کاهش داده و باعث جدا شدن رسوبات از دیوارهها، قیف تخلیه و بخشهای مختلف سیستم میشود.
یکی از مزایای مهم این فناوری، پوشش گسترده فضای داخلی بگ فیلتر بدون تماس مستقیم با تجهیزات است. برخلاف روشهای مکانیکی که انرژی پاکسازی را به نقاط مشخصی منتقل میکنند، امواج صوتی میتوانند در بخش وسیعتری از محفظه منتشر شده و به نقاطی برسند که دسترسی به آنها دشوار است.
در بسیاری از کاربردهای صنعتی، سونیک هورن بهصورت زمانبندیشده یا بر اساس شرایط کاری سیستم فعال میشود. این قابلیت باعث میشود فرآیند پاکسازی متناسب با میزان تجمع گردوغبار تنظیم شده و از مصرف غیرضروری انرژی جلوگیری شود.

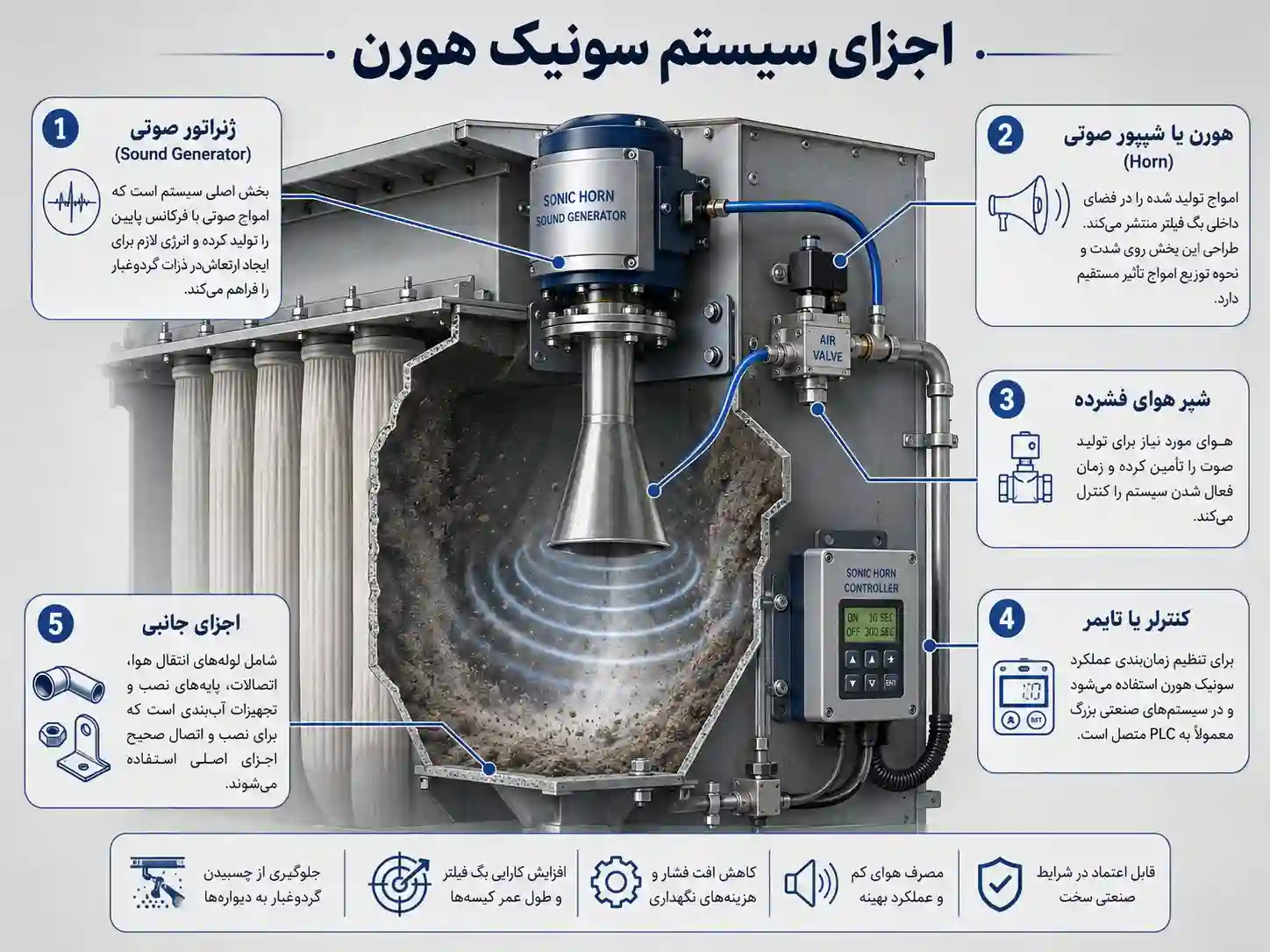

اجزای سیستم سونیک هورن
سیستم سونیک هورن از چند بخش اصلی تشکیل شده که هرکدام وظیفه مشخصی در تولید و انتشار امواج صوتی دارند. عملکرد هماهنگ این اجزا باعث میشود فرآیند کاهش تجمع گردوغبار در بگ فیلتر بهدرستی انجام شود.
ژنراتور صوتی (Sound Generator): بخش اصلی سیستم است که امواج صوتی با فرکانس پایین را تولید کرده و انرژی لازم برای ایجاد ارتعاش در ذرات گردوغبار را فراهم میکند.
هورن یا شیپور صوتی :(Horn) امواج تولید شده را در فضای داخلی بگ فیلتر منتشر میکند. طراحی این بخش روی شدت و نحوه توزیع امواج تأثیر مستقیم دارد.
شیر هوای فشرده: هوای مورد نیاز برای تولید صوت را تأمین کرده و زمان فعال شدن سیستم را کنترل میکند.
کنترلر یا تایمر: برای تنظیم زمانبندی عملکرد سونیک هورن استفاده میشود و در سیستمهای صنعتی بزرگ معمولا به PLC متصل است.
سایر اجزای جانبی این سیستم شامل لولههای انتقال هوا، اتصالات، پایههای نصب و تجهیزات آببندی هستند که برای نصب و اتصال صحیح اجزای اصلی مورد استفاده قرار میگیرند.
مشخصات فنی که پیش از خرید باید بررسی کنید
انتخاب سونیک هورن مناسب برای بگ فیلتر به عواملی مانند نوع ذرات، حجم محفظه، شرایط کاری و طراحی سیستم غبارگیر بستگی دارد. عملکرد این تجهیز زمانی به بهترین شکل انجام میشود که شدت امواج صوتی، محل نصب و تنظیمات سیستم با شرایط واقعی خط تولید هماهنگ باشد.
یکی از پارامترهای مهم در طراحی سونیک هورن، فرکانس کاری آن است. این تجهیزات با تولید امواج صوتی کمفرکانس، انرژی لازم برای ایجاد ارتعاش در ذرات و جلوگیری از تجمع آنها را فراهم میکنند. در سیستمهای صنعتی، انتخاب فرکانس مناسب اهمیت زیادی دارد؛ زیرا فرکانس نامناسب نمیتواند پوشش صوتی کافی در فضای داخلی بگ فیلتر ایجاد کند.
فشار هوای مورد نیاز نیز یکی دیگر از مشخصات مهم این تجهیزات است. بسیاری از مدلهای سونیک هورن برای تولید امواج صوتی از هوای فشرده استفاده میکنند و میزان فشار ورودی باید مطابق طراحی سازنده تنظیم شود تا شدت صوت تولید شده برای جدا کردن ذرات کافی باشد.
محل نصب سونیک هورن تأثیر مستقیمی بر عملکرد آن دارد. نصب صحیح باید به شکلی باشد که امواج صوتی بتوانند بخشهای مختلف محفظه، بهخصوص نقاط مستعد تجمع گردوغبار مانند دیوارهها و هاپر را پوشش دهند.
علاوه بر این موارد، جنس بدنه، مقاومت در برابر دمای بالا و خوردگی، نحوه کنترل عملکرد و امکان اتصال به سیستمهای اتوماسیون کارخانه نیز باید پیش از انتخاب تجهیز بررسی شود. این موارد در صنایع سنگین مانند سیمان، فولاد و نیروگاهها اهمیت بیشتری پیدا میکنند.
مزایا و معایب سونیک هورن
یکی از مهمترین مزایای سونیک هورن، کاهش تجمع گردوغبار در بخشهایی از بگ فیلتر است که پاکسازی آنها با روشهای معمول دشوارتر است. این ویژگی میتواند از تشکیل رسوبات متراکم، افزایش افت فشار و کاهش راندمان سیستم جلوگیری کند.
در توضیح کاربرد این فناوری در بگهاوسها، وبسایت Baghouse.com اشاره میکند:
“This equipment functions by producing high intensity sound waves that vibrate the accumulated dust, fluidizing the dust causing it to fall off the surfaces where it has collected.”
Baghouse.com – Sonic Horns for Baghouse Dust Collectors
ترجمه:
این تجهیزات با تولید امواج صوتی با شدت بالا، گردوغبار تجمعیافته را به ارتعاش درمیآورند و با روانسازی ذرات، باعث جدا شدن آنها از سطوحی میشوند که روی آنها جمع شدهاند.
این مفهوم نشان میدهد که سونیک هورن با کاهش نیروی چسبندگی بین ذرات و سطوح داخلی، به جلوگیری از تشکیل لایههای سخت گردوغبار و تجمع مواد در بخشهای مختلف بگفیلتر کمک میکند.
از دیگر مزایای این سیستم میتوان به کاهش مشکلات ناشی از تجمع مواد، بهبود تخلیه گردوغبار از هاپر و افزایش پایداری عملکرد بگ فیلتر در شرایط کاری سخت اشاره کرد.
با این حال، سونیک هورن محدودیتهایی نیز دارد. انتخاب نادرست تعداد هورنها، محل نصب نامناسب یا تنظیمات غیرصحیح میتواند باعث کاهش اثربخشی سیستم شود. همچنین در فرآیندهایی که ذرات بسیار چسبنده یا مرطوب تولید میشوند، این فناوری ممکن است بهتنهایی کافی نباشد و نیاز به استفاده همزمان از روشهای دیگر وجود داشته باشد.
مقایسه سیستم سونیک با روشهای پاکسازی بگ فیلتر
تفاوت اصلی سونیک هورن با روشهایی مانند Pulse Jet در نحوه انتقال انرژی برای کنترل تجمع ذرات است. در سیستم پالس جت، پاکسازی با یک شوک ناگهانی هوای فشرده انجام میشود که باعث جدا شدن لایه گردوغبار از سطح کیسهها میشود. این روش به دلیل سرعت بالا و عملکرد قابل اعتماد، در بسیاری از صنایع بهعنوان روش اصلی پاکسازی استفاده میشود.
در مقابل، سونیک هورن با ایجاد ارتعاشات صوتی، نیروی چسبندگی بین ذرات و سطح داخلی تجهیزات را کاهش میدهد. به همین دلیل، این فناوری بیشتر در شرایطی کاربرد دارد که تجمع گردوغبار در بخشهایی مانند دیوارههای داخلی یا نقاط دشوار بگفیلتر به یک چالش تبدیل شده است.
از نظر نگهداری نیز این دو روش تفاوتهایی دارند. سیستم پالس جت به دلیل استفاده از هوای فشرده و عملکرد ضربهای، نیازمند کنترل دقیق فشار هوا و تجهیزات مرتبط با آن است؛ در حالی که سونیک هورن بدون تماس مستقیم مکانیکی با کیسهها کار میکند و میتواند به کاهش برخی مشکلات ناشی از تجمع مواد کمک کند.
کاربردهای سیستم سونیک هورن
سونیک هورن بیشتر در صنایعی استفاده میشود که تجمع گردوغبار و چسبندگی ذرات میتواند عملکرد بگفیلتر را کاهش دهد. این فناوری بهخصوص برای ذرات خشک، سبک و ریز که تمایل بیشتری به باقی ماندن روی سطوح دارند، کاربردی است.
یکی از مهمترین کاربردهای سونیک هورن، صنعت سیمان است. در بخشهایی مانند آسیاب مواد، کوره، خنککن کلینکر و خطوط انتقال، حجم بالای گردوغبار میتواند باعث افزایش افت فشار و کاهش راندمان غبارگیر شود.
در صنایع فولاد و ریختهگری نیز از این سیستم برای کنترل تجمع ذرات ناشی از فرایندهایی مانند ذوب و انتقال مواد استفاده میشود. شرایط سخت کاری در این صنایع، نیاز به حفظ عملکرد پایدار تجهیزات فیلتراسیون را افزایش میدهد.
سونیک هورن در نیروگاهها و صنایع تولید انرژی نیز کاربرد دارد؛ زیرا میتواند به کاهش مشکلات ناشی از تجمع ذرات حاصل از احتراق و حفظ جریان مناسب هوا در سیستمهای فیلتراسیون کمک کند.
در کنار صنایع سنگین، سونیک هورن در صنایع معدنی، شیمیایی و فرآوری مواد نیز برای کنترل تجمع پودرها و ذرات ریزدانه استفاده میشود. هدف اصلی در این کاربردها، کاهش رسوب مواد و حفظ عملکرد پایدار سیستم فیلتراسیون است.
انتخاب این فناوری باید بر اساس عواملی مانند نوع ذرات، میزان رطوبت، دمای فرآیند و طراحی بگفیلتر انجام شود؛ زیرا شرایط کاری در صنعت تأثیر مستقیمی بر عملکرد و اثربخشی سونیک هورن دارد.
