در بسیاری از خطوط تولید، گردوغبار صنعتی فقط یک آلودگی ساده نیست؛ تجمع ذرات میتواند باعث افزایش استهلاک تجهیزات، کاهش کیفیت فرآیند و بالا رفتن هزینههای نگهداری شود. به همین دلیل، انتخاب یک سیستم غبارگیر مناسب نقش مهمی در عملکرد پایدار کارخانه دارد.
بگ فیلتر تکانشی یکی از سیستمهای باسابقه و شناختهشده کنترل گردوغبار صنعتی است که به دلیل ساختار ساده، تعمیرات آسان و هزینه نگهداری قابل کنترل، در صنایعی مانند سیمان، گچ، چوب و مواد معدنی کاربرد دارد. با این حال، عملکرد مناسب این دستگاه به انتخاب صحیح بر اساس نوع غبار، حجم هوای عبوری و شرایط کاری بستگی دارد.
انتخاب بگ فیلتر فقط خرید یک دستگاه نیست؛ انتخاب درست میتواند هزینههای آینده را کاهش دهد و از مشکلاتی مانند افت مکش، تعویض زودهنگام کیسهها و توقفهای ناخواسته تولید جلوگیری کند.
بگ فیلتر تکانشی چیست و چه تفاوتی با بگ فیلترهای دیگر دارد؟
بگ فیلتر تکانشی (Shaker Bag Filter) نوعی غبارگیر صنعتی است که با عبور هوا از کیسههای پارچهای، ذرات گردوغبار را از جریان هوا جدا میکند. این دستگاه در بازار با نامهای بگ فیلتر شیکری و بگ فیلتر مکانیکی نیز شناخته میشود.
تفاوت اصلی این مدل با سایر بگ فیلترها، در روش تمیز کردن کیسهها است؛ در بگ فیلتر تکانشی، کیسهها بهوسیله یک مکانیزم مکانیکی لرزش پیدا میکنند تا گردوغبار جمعشده از سطح آنها جدا شود، در حالی که در مدلهایی مانند Pulse Jet از هوای فشرده برای پاکسازی کیسهها استفاده میشود.
چرا به آن بگ فیلتر «تکانشی»، «شیکری» یا «مکانیکی» میگویند؟
دلیل نامگذاری این دستگاه کاملا به نحوه تمیز شدن کیسههای فیلتر برمیگردد. پس از مدتی کارکرد و تشکیل لایه گردوغبار روی کیسهها، یک مکانیزم مکانیکی آنها را به لرزش درمیآورد تا ذرات از سطح پارچه جدا شده و داخل هاپر دستگاه بریزند. به همین خاطر، این مدل با نام Shaker Bag Filter یا بگ فیلتر شیکری شناخته میشود.
در بازار ایران ممکن است این دستگاه را با نامهای بگ فیلتر تکانشی، بگ فیلتر شیکری یا بگ فیلتر مکانیکی نیز ببینید. با وجود تفاوت در نام، همه این اصطلاحات به یک نوع بگ فیلتر اشاره دارند که کیسههای آن با لرزش مکانیکی تمیز میشوند.
بگ فیلتر تکانشی چگونه کار میکند؟
عملکرد بگ فیلتر تکانشی را میتوان در سه مرحله ساده خلاصه کرد. ابتدا فن، هوای آلوده به گردوغبار را به داخل دستگاه میکشد. این هوا از میان کیسههای پارچهای عبور میکند؛ در نتیجه، ذرات گردوغبار روی سطح کیسهها باقی میمانند و هوای تمیز از خروجی دستگاه خارج میشود.
با ادامه کار، لایهای از گردوغبار روی کیسهها تشکیل میشود. اگر این لایه بیش از حد ضخیم شود، افت فشار افزایش پیدا کرده و عملکرد سیستم کاهش پیدا میکند. به همین دلیل، دستگاه در زمانهای مشخص برای مدت کوتاهی متوقف میشود و مکانیزم تکاندهنده، کیسهها را به لرزش درمیآورد.
در اثر این لرزش، گردوغبار از روی کیسهها جدا شده و داخل هاپر (مخزن جمعآوری غبار) میریزد. پس از پایان این مرحله، دستگاه دوباره وارد مدار شده و فرآیند فیلتراسیون از سر گرفته میشود.
“به گزارش سازمان حفاظت محیط زیست آمریکا، لایه گردوغبار تشکیلشده روی سطح فیلتر(Dust Cake) نقش مهمی در افزایش توانایی فیلترهای پارچهای برای جداسازی ذرات ریز دارد و عملکرد فیلتر تنها به جنس پارچه وابسته نیست. همچنین فرآیند تمیزکاری باید بهگونهای کنترل شود که ضمن حذف گردوغبار اضافی، یک لایه مناسب از غبار روی سطح فیلتر باقی بماند”.
منبع: U.S. Environmental Protection Agency (EPA)

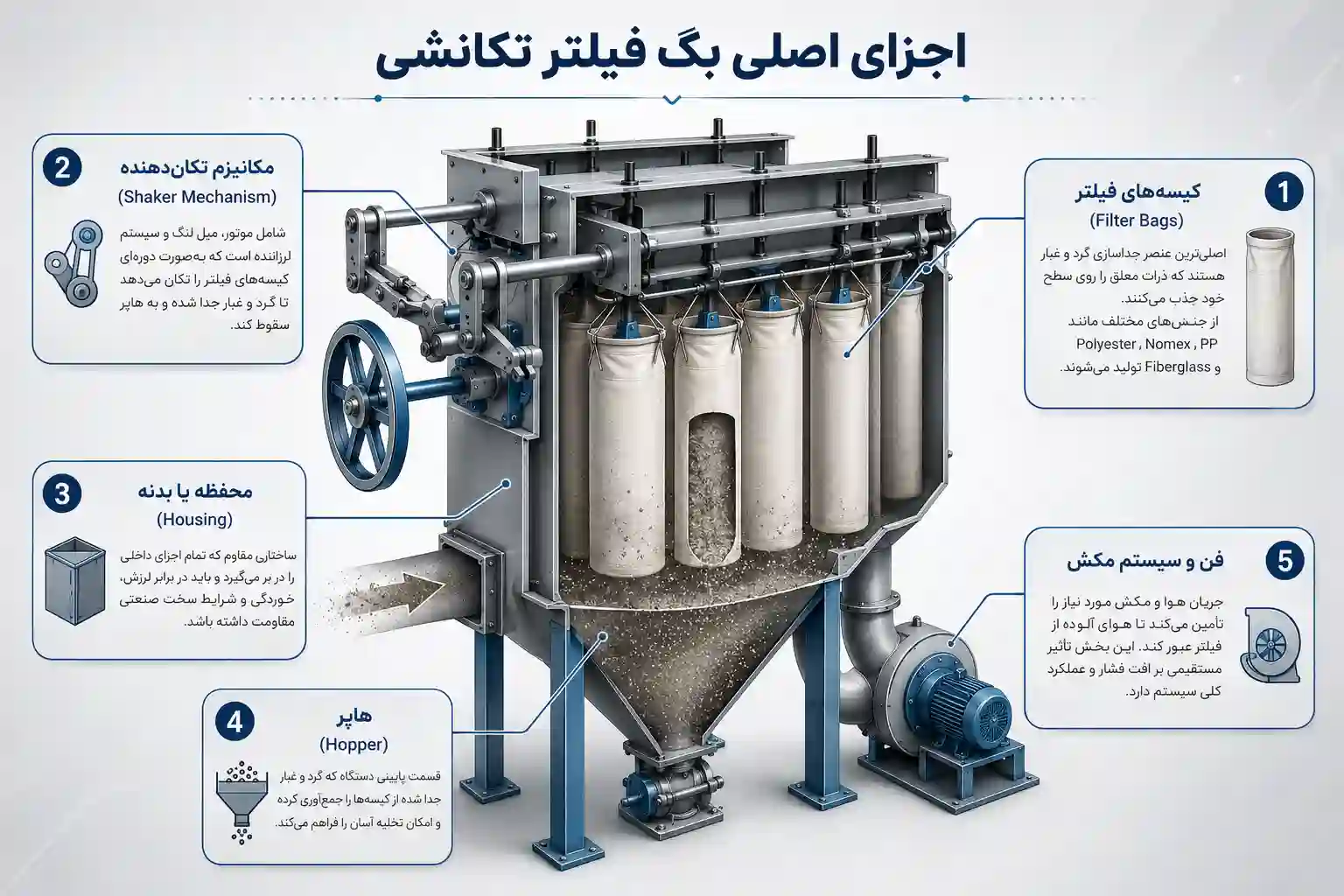

اجزای اصلی بگ فیلتر تکانشی
بگ فیلتر تکانشی از چند بخش اصلی تشکیل شده است که هرکدام نقش مهمی در جمعآوری گردوغبار و عملکرد صحیح دستگاه دارند. آشنایی با این اجزا هنگام انتخاب دستگاه، به شما کمک میکند مشخصات فنی و کیفیت ساخت آن را بهتر بررسی کنید.
کیسههای فیلتر (Filter Bags)
مهمترین بخش بگ فیلتر هستند و وظیفه جداسازی گردوغبار از جریان هوا را بر عهده دارند. این کیسهها با توجه به شرایط کاری از متریالهایی مانند پلیاستر (Polyester)، نومکس (Nomex)، پلیپروپیلن (PP) و فایبرگلاس (Fiberglass) ساخته میشوند و انتخاب صحیح آنها روی عمر مفید و عملکرد دستگاه تأثیر دارد.
مکانیزم تکاندهنده (Shaker Mechanism)
مکانیزم تکاندهنده وظیفه تمیز کردن کیسهها را بر عهده دارد. این بخش معمولا از یک موتور، میللنگ یا سیستم لرزشی تشکیل شده است که در زمان مشخص، کیسهها را به حرکت درمیآورد تا لایه گردوغبار از سطح آنها جدا شود.
محفظه یا بدنه (Housing)
بدنه دستگاه، تمام اجزای داخلی را در خود جای میدهد و باید در برابر لرزش، خوردگی و شرایط محیطی مقاومت کافی داشته باشد. در بسیاری از پروژههای صنعتی، بدنه از فولاد کربنی یا فولاد ضدزنگ ساخته میشود.
هاپر (Hopper)
هاپر در قسمت پایین دستگاه قرار دارد و گردوغبار جداشده از کیسهها داخل آن جمع میشود. طراحی مناسب هاپر باعث میشود ذرات بدون تجمع یا گرفتگی، بهراحتی تخلیه شوند.
فن و سیستم مکش
فن، نیروی لازم برای عبور هوای آلوده از داخل بگ فیلتر را تأمین میکند. انتخاب ظرفیت مناسب فن، نقش مهمی در عملکرد کلی سیستم و میزان افت فشار دارد.
مشخصات فنی که پیش از خرید بگ فیلتر تکانشی باید بررسی کنید
انتخاب بگ فیلتر تنها بر اساس ابعاد یا قیمت، میتواند باعث کاهش راندمان و افزایش هزینههای نگهداری شود. پیش از خرید، بهتر است مشخصات فنی دستگاه را با شرایط واقعی خط تولید خود مطابقت دهید.
مهمترین مواردی که باید بررسی شوند عبارتاند از:
- دبی هوای ورودی (Air Flow Capacity): دستگاه باید متناسب با حجم هوای تولیدشده در خط تولید انتخاب شود.
- سطح فیلتراسیون: باید متناسب با حجم هوای ورودی انتخاب شود؛ سطح ناکافی میتواند باعث افزایش افت فشار و کاهش عملکرد دستگاه شود.
- جنس کیسههای فیلتر: متناسب با دمای کاری، رطوبت، مواد شیمیایی و نوع ذرات انتخاب میشود.
- افت فشار(Pressure Drop) : افت فشار بیش از حد باعث افزایش مصرف انرژی فن، کاهش جریان هوا و فشار بیشتر روی سیستم مکش میشود.
- دمای کاری: هر پارچه فیلتر، محدوده دمایی مشخصی دارد و انتخاب اشتباه میتواند عمر کیسهها را کاهش دهد.
- نوع غبار: اندازه ذرات، میزان رطوبت و چسبندگی گردوغبار در انتخاب دستگاه اهمیت زیادی دارد.
- ظرفیت هاپر: در صنایعی که حجم گردوغبار زیاد است، ظرفیت مخزن تخلیه باید متناسب با میزان تولید غبار باشد.
- سهولت سرویس و تعویض کیسهها: دسترسی آسان به کیسهها، هزینه تعمیرات و زمان توقف خط تولید را کاهش میدهد.
یک نکته مهم در انتخاب بگ فیلتر این است که بزرگتر بودن دستگاه همیشه به معنای عملکرد بهتر نیست. طراحی غبارگیر باید بر اساس حجم هوای فرآیند، نوع گردوغبار و شرایط کاری انجام شود؛ زیرا انتخاب نامناسب میتواند باعث افزایش هزینههای انرژی و نگهداری شود.
“The filter’s ability to collect small micrometer and sub-micrometer particles is due to the accumulated dust cake and not the fabric itself.”
منبع: Monitoring by Control Technique – Fabric Filters
ترجمه: توانایی فیلترهای پارچهای در جمعآوری ذرات ریز میکرومتری و زیرمیکرومتری، ناشی از لایه گردوغبار انباشتهشده(Dust Cake) روی سطح فیلتر است، نه خود پارچه فیلتر.

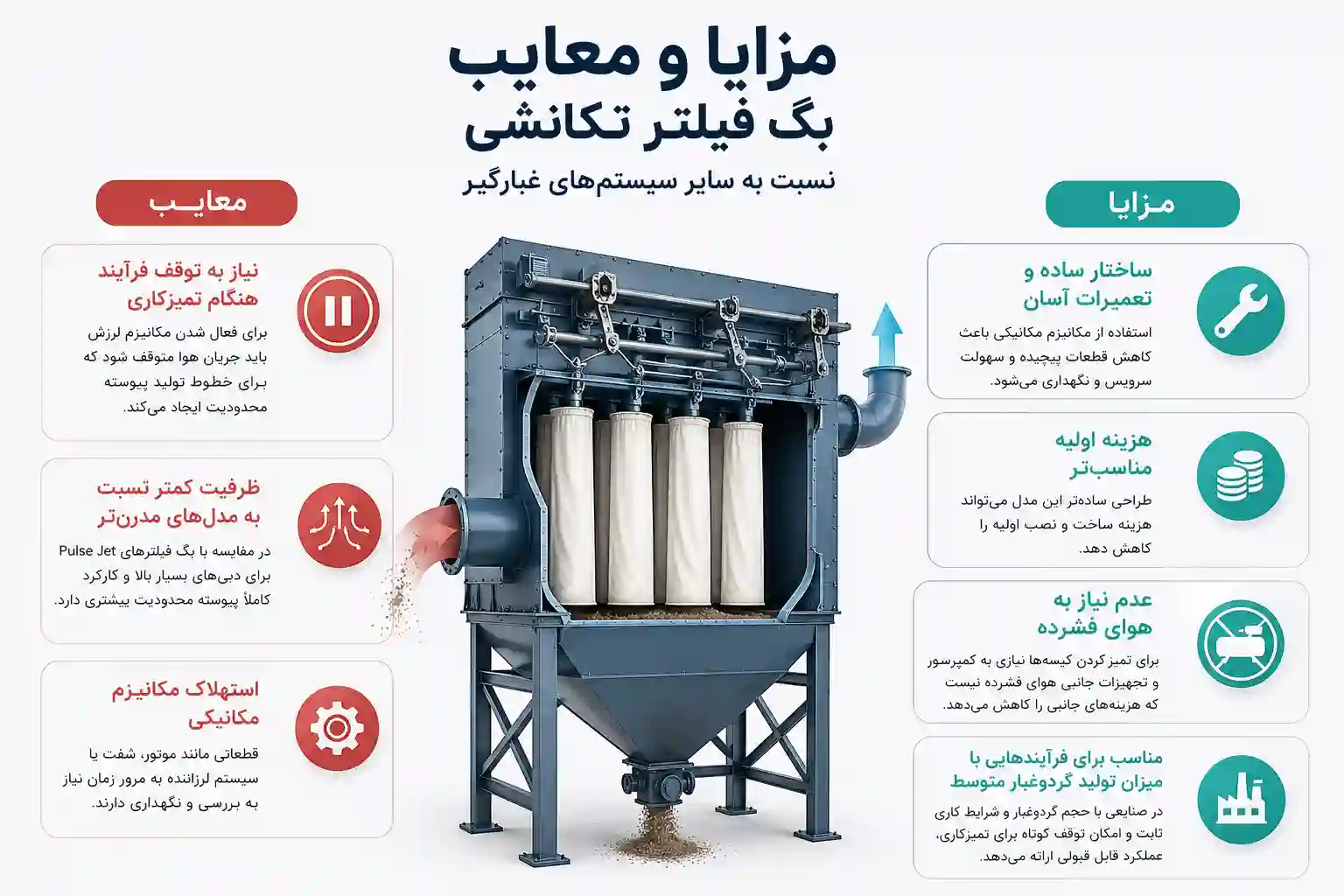

مزایا و معایب بگ فیلتر تکانشی نسبت به سایر سیستمهای غبارگیر
بگ فیلتر تکانشی به دلیل ساختار ساده و مکانیزم عملکردی خود، در بسیاری از صنایع همچنان مورد استفاده قرار میگیرد. با این حال، مانند هر سیستم غبارگیر دیگری، این مدل نیز نقاط قوت و محدودیتهایی دارد که باید پیش از انتخاب بررسی شوند.
مزایای بگ فیلتر تکانشی
- ساختار ساده و تعمیرات آسان:
به دلیل استفاده از مکانیزم مکانیکی برای تمیز کردن کیسهها، این دستگاه نسبت به برخی مدلهای پیشرفتهتر قطعات پیچیده کمتری دارد و سرویس آن سادهتر است. - هزینه اولیه مناسبتر:
در مقایسه با برخی بگ فیلترهای مجهز به سیستم تمیزکاری هوای فشرده، طراحی سادهتر این مدل میتواند هزینه ساخت و نصب اولیه را کاهش دهد. - عدم نیاز به هوای فشرده:
در این سیستم برای تمیز کردن کیسهها نیازی به کمپرسور و تجهیزات جانبی هوای فشرده وجود ندارد که میتواند باعث کاهش هزینههای جانبی شود. - مناسب برای فرآیندهایی با میزان تولید گردوغبار متوسط:
این نوع غبارگیر در صنایعی که حجم گردوغبار و شرایط کاری ثابت است و امکان توقف کوتاه برای تمیزکاری وجود دارد، عملکرد قابل قبولی ارائه میدهد.
معایب بگ فیلتر تکانشی
- نیاز به توقف فرآیند هنگام تمیزکاری:
در بسیاری از مدلهای تکانشی، برای فعال شدن مکانیزم لرزش باید جریان هوا متوقف شود؛ بنابراین برای خطوط تولیدی که نیاز به کارکرد مداوم دارند، ممکن است محدودیت ایجاد کند. - ظرفیت کمتر نسبت به برخی مدلهای مدرنتر:
در مقایسه با بگ فیلترهای Pulse Jet، این مدل معمولا برای خطوط تولید با دبی هوای بسیار بالا و کارکرد کاملا پیوسته، محدودیت بیشتری دارد. - استهلاک مکانیزم مکانیکی:
قطعاتی مانند موتور، شفت یا سیستم لرزاننده به مرور زمان نیاز به بررسی و نگهداری دارند.
کاربرد بگ فیلتر تکانشی در صنایع مختلف
بگ فیلتر تکانشی به دلیل عملکرد ساده، دوام مناسب و هزینه نگهداری قابل کنترل، در صنایع مختلف برای جمعآوری و کنترل گردوغبار به کار میرود. کاربرد این سیستم در صنایعی است که شرایط کاری، حجم هوا و نوع غبار با تواناییهای این دستگاه هماهنگ باشد، از جمله:
- صنایع سیمان و مصالح ساختمانی:
برای جمعآوری گردوغبار ناشی از خردایش، انتقال مواد، آسیاب و فرآیندهای تولیدی. - صنایع چوب و MDF:
برای جمعآوری خاکاره، تراشههای چوب و ذرات معلق ناشی از فرآیندهای برش، سنبادهزنی و تولید محصولات چوبی. - صنایع غذایی و کشاورزی:
در فرآیندهایی مانند آسیاب غلات، تولید آرد و جابهجایی مواد پودری. - صنایع فلزی و ریختهگری:
برای کاهش گردوغبار ناشی از عملیات برش، سنگزنی و فرآیندهای حرارتی. - صنایع شیمیایی و دارویی:
در برخی فرآیندهای تولیدی که نیاز به جداسازی ذرات پودری و کنترل آلودگی هوا وجود دارد.
با این حال، بگ فیلتر تکانشی برای همه خطوط تولید گزینه مناسبی نیست. انتخاب این سیستم باید بر اساس عواملی مانند حجم هوا، نوع گردوغبار، شرایط کاری و میزان کارکرد مداوم انجام شود؛ زیرا در برخی فرآیندهای بزرگ و پیوسته، ممکن است سیستمهای پیشرفتهتر مانند بگ فیلتر جت پالس (Pulse Jet) انتخاب مناسبتری باشند.
